電解電容外觀缺陷如何用CCD視覺檢測

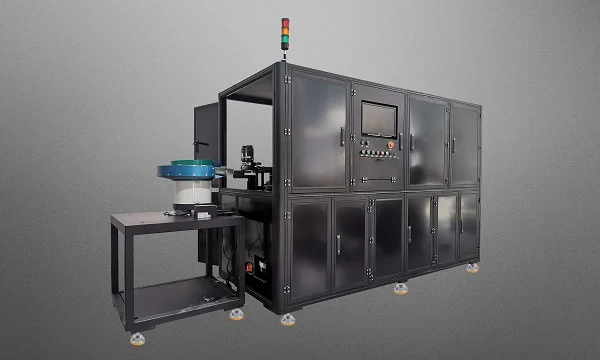

CCD，中文全名：電荷耦合元件?？梢苑Q為CCD圖像傳感器。CCD大量用于數字?jǐn)z影，天文學，尤其是光學遙測，光學和光譜望遠鏡以及高速攝影技術。CCD器件及其應用技術的研究取得了驚人的進展，特別是在圖像傳感和非接觸式測量領域。目前CCD圖像傳感領域大量應用在視覺檢測設備上，而紫宸激光與湖南萊賽聯合研發的CCD視覺自動檢測設備主要應用于電解電容的外觀缺陷檢測上。

CCD視覺檢測工作原理

CCD視覺檢測設備是使用機器代替人眼進行測量和判斷。CCD視覺檢測工作原理是指通過CCD圖像拾取設備將捕獲的對象轉換為圖像信號，然后將其發送到特用圖像處理系統，根據像素分布和亮度，色彩等信息，將其轉換為數字信號；圖像系統對這些信號執行各種操作以提取目標的特征（例如面積，數量，位置，長度），然后根據預設的允許范圍和其他條件，包括尺寸，角度，數量，面合格/不合格，有/無等，以實現自動識別功能。然后根據判別結果在現場控制設備的操作。這是生產，組裝或包裝的寶貴機制。它在檢測缺陷和防止將缺陷產品交付給消費者方面具有不可估量的價值。

電解電容的選用

1.要盡可能地選用原型號電解電容器。

2.一般電解電容的電容偏差大些，不會嚴重影響電路的正常工作，所以可以取電容量略大一些或略小一些的電容器代替。但在分頻電路、S校正電路、振蕩回路及延時回路中不行，電容量應和計算要求的盡量一致。在一些濾波網絡中，電解電容的容量也要求非常準確，其誤差應小于±0.3%-0.5%。

3.耐壓要求必須滿足，選用的耐壓值應等于或大于原來的值。

4.無極性電解電容一般應用無極性電解電容代替，實在無辦法時可用兩只容量大一倍的有極性電容逆串聯后代替，方法是將兩只有極性電解電容的正極相連(或?qū)⑺鼈兊膬蓚€(gè)負極相連)。

5.在選用電解電容時，較好采用耐高溫的電解電容，耐高溫電容的較高工作溫度為105℃，當其在較高工作溫度條件下工作時，能保證2000小時左右的正常工作時間。在50℃下使用80℃的電容時，其壽命可達2.2萬小時，如果此時使用高溫電解電容，其壽命可達9萬小時。
